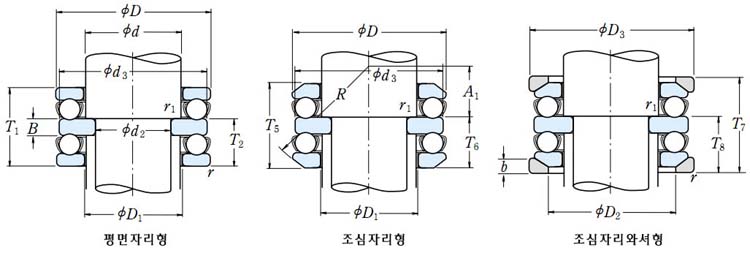

Dimensions (mm)

Dimensions (mm)						Bearing Series			Load Rating (kgf)		Limiting Speed (rpm)		Dimensions (mm)										Bearing No
d	d1	D	H	H2	H4	(A)	(B)	(C)	C	Co	Grease	Oil	D2	d2	d3	D1	H1	H3	H5	a	W	A1	Bearing No
15	10	32	22	24.6	28	52202	54202	54202U	1710	2100	5000	7500	32	17	24	35	13.5	14.8	16.5	5	4	10.5	52202
20	15	40	26	27.4	32	52204	54204	54204U	2290	3200	4000	6000	40	22	30	42	16	16.7	19	6	5	16	52204
25	20	47	28	31.4	36	52205	54205	54205U	2860	4250	3800	5600	47	27	36	50	17.5	19.2	21.5	7	5.5	16.5	52205
	20	52	34	37.6	42	52305	54305	54305U	3650	5200	3200	4800	52	27	38	55	21	22.8	25	8	6	18	52305
	15	60	45	49.8	55	52405	54405	54405U	5700	7550	2600	4000	60	27	42	62	28	30.4	33	11	8	15	52405
30	25	52	29	32.6	37	52206	54206	54206U	3000	4900	3400	5300	52	32	42	55	18	19.8	22	7	5.5	20	52206
	25	60	38	41.2	46	52306	54306	54306U	4400	6650	2800	4200	60	32	45	62	23.5	25.1	27.5	9	7	19.5	52306
	20	70	52	56.2	62	52406	54406	54406U	7450	10600	2200	3400	70	32	50	75	32	34.1	37	12	9	16	52406
35	30	62	34	37.8	42	52207	54207	54207U	4050	6600	3000	4500	62	37	48	65	21	22.9	25	8	7	21	52207
	30	68	44	47.2	52	52307	54307	54307U	5700	8850	2500	3700	68	37	52	72	27	28.6	31	10	7.5	21	52307
	25	80	59	63	69	52407	54407	54407U	8950	13100	2000	3000	80	37	58	85	36.5	38.5	41.5	14	10	18.5	52407
40	30	68	36	38.6	44	52208	54208	54208U	4850	8300	2800	4200	68	42	55	72	22.5	23.8	26.5	9	7	25	52208
	30	78	49	54	59	52308	54308	54308U	7100	11400	2200	3300	78	42	60	82	30.5	33	35.5	12	8.5	23.5	52308
	30	90	65	69.4	77	52408	54408	54408U	10500	15800	1700	2600	90	42	65	95	40	42.2	46	15	12	22	52408
45	35	73	37	39.6	45	52209	54209	54209U	4900	8850	2600	4000	73	47	60	78	23	24.3	27	9	7.5	23	52209
	35	85	52	5602	62	52309	54309	54309U	8200	13800	2000	3000	85	47	65	90	32	34.1	37	12	10	21	52309
	35	100	72	78.8	86	52409	54409	54409U	13000	20700	1600	2400	100	47	72	105	44.5	47.9	51.5	17	12.5	23.5	52409
50	40	78	39	42	47	52210	54210	54210U	5000	9400	2400	3600	78	52	62	82	24	25.5	28	9	7.5	30.5	52210
	40	95	58	64.6	70	52310	54310	54310U	9950	17000	1800	2800	95	52	72	100	36	39.3	42	14	11	23	52310
	40	110	78	83.2	92	52410	54410	54410U	15000	24300	1400	2200	110	52	80	115	48	50.6	55	18	14	30	52410
55	45	90	45	49.6	55	52211	54211	54211U	7150	13400	2100	3200	90	57	72	95	27.5	32.5	10	9	32.5	72	52211
	45	105	64	72.6	78	52311	54311	54311U	11800	20600	1600	2400	105	57	80	110	39.5	43.8	46.5	15	11.5	25.5	52311
	45	120	87	92	101	52411	54411	54411U	18500	29500	1300	1900	120	57	88	125	53.5	56	60.5	20	15.5	22.5	52411
60	50	95	46	50	56	52212	54212	54212U	7300	14200	2000	3000	95	62	78	100	28	30	33	10	9	30.5	52212
	50	110	64	70.6	78	52312	54312	54312U	12100	22200	1600	2400	110	62	85	115	39.5	42.8	46.5	15	11.5	36.5	52312
	50	130	93	99	107	52412	54412	54412U	20600	33500	1200	1800	130	62	95	135	57	60	64	21	16	28	52412
65	55	100	47	50.4	57	52213	54213	54213U	7700	15900	1900	2800	110	67	82	105	28.5	30.2	33.5	10	9	38.5	52213
	55	115	65	71.8	79	52313	54313	54313U	12500	23800	1600	2300	115	67	90	120	40	43.4	47	15	12.5	34.5	52313
	50	140	101	109.4	119	52413	54413	54413U	23800	41500	1100	1600	140	68	100	145	62	66.2	71	23	17.5	34	52413
70	55	105	47	50.6	57	52214	54214	54214U	7550	15900	1900	2800	105	72	88	110	28.5	30.3	33.5	10	9	36.5	52214
	55	125	72	80.4	88	52314	54314	54314U	14000	26400	1400	2000	125	72	98	130	44	48.2	52	16	13	39	52314
	55	150	107	114.2	125	52414	54414	54414U	25700	46500	1000	1500	150	73	110	155	65.5	69.1	74.5	24	19.5	28.5	52414
75	60	110	47	49.6	57	52215	54215	54215U	7950	17600	1800	2700	110	77	92	115	28.5	29.8	33.5	10	9.5	47.5	52215
	60	135	79	87.2	95	52315	54315	54315U	16200	31000	1300	1900	135	77	105	140	48.5	52.6	56.5	18	15	32.5	52315
	60	160	115	123	135	52415	54415	54415U	25900	47500	950	1400	160	78	115	165	70.5	74.5	80.5	26	21	36.5	52415
80	65	115	48	51	58	52216	54216	54216U	8050	18400	1700	2600	115	82	98	120	29	30.5	34	10	10	45	52216
	65	140	79	86.2	95	52316	54316	54316U	16700	33000	1200	1800	140	82	110	145	48.5	52.1	56.5	18	15	45.5	52316
	65	170	120	128.4	140	52416	54416	54416U	27800	52500	900	1400	170	83	125	175	73.5	77.7	83.5	27	22	30.5	52416
85	70	125	55	59.2	67	52217	54217	54217U	9800	22300	1600	2400	125	88	105	130	33.5	35.6	39.5	12	11	49.5	52217
	70	150	87	95.2	105	52317	54317	54317U	21100	41000	1100	1700	150	88	115	155	53	57.1	62	19	17.5	39	52317
	65	180	128	138	150	52417x	54417x	54417xU	31500	63500	850	1300	179.5	88	130	185	78.5	83.5	89.5	29	23	40.5	52417x
90	75	135	62	69	76	52218	54218	54218U	11600	26200	1400	2200	135	93	110	140	38	41.5	45	14	13.5	42	52218
	75	155	88	97.2	106	52318	54318	54318U	21900	44000	1100	1600	155	93	120	160	53.5	58.1	62.5	19	18	36.5	52318
	70	190	135	143.4	157	52418x	54418x	54418xU	33500	69500	800	1200	189.5	93	140	195	82.5	86.7	93.5	30	25.5	34.5	52418x
100	85	150	67	72.8	81	52220	54220	54220U	13700	31500	1300	1900	150	103	125	155	41	43.9	48	15	14	49
	85	170	97	105.4	115	52320	54320	54320U	24300	50500	1000	1500	170	103	135	175	59	63.2	68	21	18	42
	80	210	150	160	176	52420x	54420x	54420xU	38000	83000	710	1100	209.5	103	155	220	91.5	96.5	104.5	33	27	43.5
110	95	160	67	71.4	81	52222	54222	54222U	13900	33500	1200	1900	160	113	135	165	41	43.2	48	15	14	62	52222
	95	190	110	118.4	128	52322	54322x	54322xU	28800	63500	900	1300	189.5	113	150	195	67	71.2	76	24	20.5	47	52322x
	90	230	166	-	-	52422x	-	-	42000	97500	630	950	229	113	-	-	101.5	-	-	37	-	-	52422x
120	100	170	68	71.6	82	52224	54224	54224U	14400	36500	1200	1800	170	123	145	175	41.5	43.3	48.5	15	15	58.5	52224
	100	210	123	131.2	143	52324x	54324x	54324xU	33500	78500	800	1200	209.5	123	165	220	75	79.1	85	27	22	58	52324x
	95	250	177	-	-	52424x	-	-	52500	130000	600	850	249	123	-	-	108.5	-	-	40	-	-	52424x
130	110	190	80	85.8	96	52226x	54226x	54226xU	18700	46500	1100	1600	189.5	133	160	195	49	51.9	57	18	17	63	52226x
	110	225	130	-	-	52326x	-	-	35500	86500	750	1100	224	134	-	-	80	-	-	30	-	-	52326x
	100	270	192	-	-	52426x	-	-	53500	134000	530	800	269	134	-	-	117	-	-	42	-	-	52426x
140	120	200	81	86.2	99	52228x	54228x	54228xU	18900	48500	1000	1500	199.5	143	170	210	49.5	52.1	58.5	18	17	83.5	52228x
	120	240	140	-	-	52328x	-	-	37500	95000	670	1000	239	144	-	-	85.5	-	-	31	-	-	52328x
	110	280	196	-	-	52428x	-	-	56500	148000	530	750	279	144	-	-	120	-	-	44	-	-	52428x
150	130	215	89	95.6	109	52230x	54230x	54230xU	24300	62000	950	1400	214.5	153	180	225	54.5	57.8	64.5	20	20.5	74.5	52230x
	130	250	140	-	-	52330x	-	-	39000	101000	670	1000	249	154	-	-	85.5	-	-	31	-	-	52330x
	120	300	209	-	-	52430x	-	-	63000	170000	480	710	299	154	-	-	127.5	-	-	46	-	-	52430x
160	140	225	90	97.4	110	52232x	54232x	54232xU	25400	68000	900	1300	224.5	163	190	235	55	58.7	65	20	21	70	52232x
	140	270	153	-	-	52332x	-	-	48500	133000	600	900	269	164	-	-	93	-	-	33	-	-	52332x
	130	320	226	-	-	52432x	-	-	66000	187000	450	670	319	164	-	-	138	-	-	50	-	-	52432x
